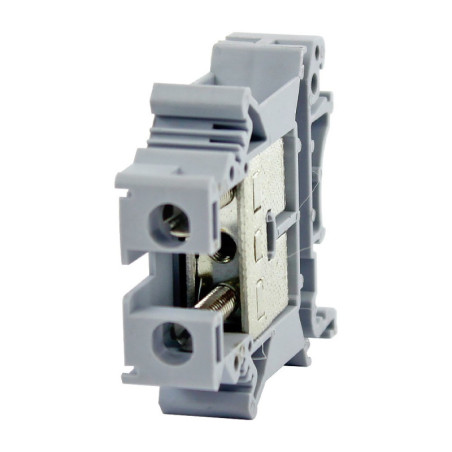

Złączka szynowa 1-torowa NZS-16 szara 1680866 NEXT

Złączka szynowa NZS-16 marki NEXT to solidny i funkcjonalny element instalacyjny przeznaczony do wykonywania trwałych połączeń przewodów w rozdzielnicach oraz szafach sterowniczych. Produkt stanowi popularny odpowiednik złączek typu ZUG 16 oraz ZJU 16, co czyni go sprawdzonym rozwiązaniem stosowanym w wielu instalacjach elektrycznych. Dzięki wysokiej jakości wykonania oraz przemyślanej konstrukcji złączka zapewnia bezpieczeństwo, niezawodność i wygodę użytkowania.

Uniwersalne zastosowanie w instalacjach

Złączka NZS-16 została zaprojektowana jako 1-torowa złączka przeznaczona do montażu na szynie TH-35, co gwarantuje kompatybilność z większością standardowych rozdzielnic i systemów instalacyjnych. Produkt doskonale sprawdza się w rozdzielnicach niskiego napięcia oraz w szafach sterowniczych, gdzie wymagane są pewne i trwałe połączenia przewodów.

Złączka umożliwia łączenie zarówno przewodów miedzianych, jak i aluminiowych, co znacząco zwiększa jej uniwersalność i pozwala na zastosowanie w różnych typach instalacji.

Szeroki zakres obsługiwanych przekrojów

Dzięki swojej konstrukcji złączka NZS-16 obsługuje szeroki zakres przekrojów przewodów. Umożliwia podłączanie drutów o przekroju od 2,5 mm2 do 25 mm2 oraz linek o przekroju od 4 mm2 do 16 mm2. Takie parametry sprawiają, że produkt znajduje zastosowanie zarówno w standardowych instalacjach elektrycznych, jak i w bardziej wymagających układach.

Zastosowanie zacisku śrubowego ze śrubą M4 zapewnia stabilne i trwałe połączenie przewodów, eliminując ryzyko ich poluzowania podczas eksploatacji.

Wytrzymała konstrukcja i bezpieczeństwo pracy

Obudowa złączki została wykonana z wysokiej jakości poliamidu, który cechuje się dobrą odpornością mechaniczną oraz wysokimi właściwościami izolacyjnymi. Materiał ten zapewnia długotrwałą eksploatację oraz odporność na działanie czynników zewnętrznych.

Produkt może pracować przy napięciu znamionowym do 800 V oraz prądzie do 101 A, co pozwala na jego zastosowanie w wielu instalacjach elektrycznych o różnym stopniu obciążenia. Szary kolor obudowy ułatwia identyfikację i organizację przewodów w rozdzielnicy.

Kompaktowe wymiary i wygoda montażu

Złączka NZS-16 posiada kompaktowe wymiary 54 x 12,2 x 42,5 mm, co umożliwia efektywne wykorzystanie przestrzeni w rozdzielnicy. Konstrukcja produktu pozwala na szybki montaż na szynie DIN oraz wygodne podłączanie przewodów.

Przemyślana budowa zapewnia łatwy dostęp do zacisków, co znacząco przyspiesza prace instalacyjne i serwisowe, szczególnie w rozbudowanych systemach.

Najważniejsze parametry produktu

Model: NZS-16
Typ: złączka szynowa 1-torowa
Kolor: szary
Materiał obudowy: poliamid
Montaż: szyna TH-35
Zakres przekrojów drutu: 2,5 – 25 mm2
Zakres przekrojów linki: 4 – 16 mm2
Typ zacisku: śrubowy
Śruba zaciskowa: M4
Napięcie znamionowe: do 800 V
Prąd znamionowy: do 101 A
Wymiary: 54 x 12,2 x 42,5 mm
Producent: NEXT

Złączka szynowa NZS-16 to niezawodne rozwiązanie dla instalacji elektrycznych wymagających trwałych i bezpiecznych połączeń. Dzięki solidnemu wykonaniu, szerokiemu zakresowi zastosowań oraz łatwości montażu produkt spełni oczekiwania zarówno profesjonalnych instalatorów, jak i użytkowników indywidualnych.

Dane techniczne producenta znaleźć można TUTAJ
