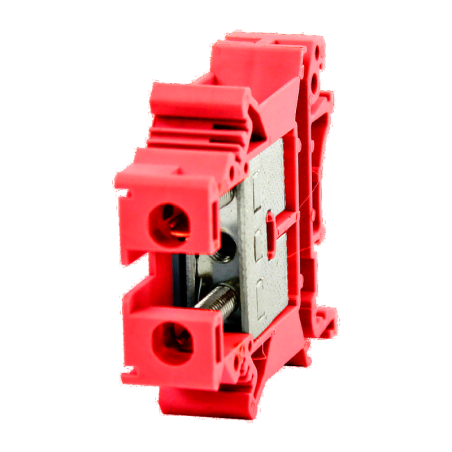

Złączka szynowa 1-torowa NZS-16 czerwona 1695168 Next

Złączka szynowa 1-torowa NZS-16 marki Next to niezawodny element instalacyjny przeznaczony do wykonywania trwałych i bezpiecznych połączeń przewodów w rozdzielnicach oraz szafach sterowniczych. Produkt stanowi popularny odpowiednik rozwiązań typu ZUG 16 oraz ZJU 16, oferując wysoką jakość wykonania, szeroki zakres zastosowań oraz wygodę montażu.

Dzięki swojej konstrukcji złączka umożliwia szybkie i pewne łączenie przewodów, co ma kluczowe znaczenie w instalacjach niskiego napięcia. Solidne wykonanie oraz precyzyjne dopasowanie elementów gwarantują stabilność połączenia i bezpieczeństwo użytkowania nawet w wymagających warunkach eksploatacyjnych.

Uniwersalne zastosowanie w instalacjach elektrycznych

Złączka NZS-16 została zaprojektowana jako 1-torowa złączka szynowa przeznaczona do montażu na szynie TH-35, co czyni ją standardowym rozwiązaniem stosowanym w nowoczesnych rozdzielnicach oraz systemach automatyki.

Produkt umożliwia łączenie przewodów miedzianych oraz aluminiowych, co znacząco zwiększa jego funkcjonalność i pozwala na stosowanie w różnorodnych instalacjach. Zakres obsługiwanych przekrojów obejmuje zarówno przewody jednodrutowe, jak i wielodrutowe, co zapewnia dużą elastyczność podczas projektowania i wykonywania instalacji.

Szeroki zakres przekrojów przewodów

Złączka NZS-16 oferuje możliwość podłączenia różnych typów przewodów, co przekłada się na jej uniwersalność:

Przewody jednodrutowe (drut): od 2,5 mm2 do 25 mm2
Przewody wielodrutowe (linka): od 4 mm2 do 16 mm2

Dzięki temu jeden model złączki może być stosowany w wielu konfiguracjach instalacyjnych, co ułatwia dobór komponentów oraz ogranicza konieczność magazynowania wielu różnych elementów.

Trwały zacisk śrubowy i pewne połączenie

Produkt został wyposażony w zacisk śrubowy z wykorzystaniem śruby M4, który zapewnia solidne i trwałe mocowanie przewodów. Tego typu rozwiązanie gwarantuje odpowiedni docisk żył, co przekłada się na wysoką jakość styku oraz minimalizację strat energii.

Zacisk śrubowy jest również odporny na drgania, co sprawia, że złączka doskonale sprawdza się w instalacjach przemysłowych oraz w środowiskach o podwyższonych wymaganiach eksploatacyjnych.

Wytrzymała obudowa i kompaktowe wymiary

Złączka została wykonana z wysokiej jakości poliamidu, który charakteryzuje się odpornością na działanie temperatury, uszkodzenia mechaniczne oraz czynniki chemiczne. Czerwony kolor obudowy ułatwia identyfikację elementów w rozdzielnicy i pozwala na uporządkowanie instalacji.

Kompaktowe wymiary 54 x 12,2 x 42,5 mm umożliwiają efektywne wykorzystanie przestrzeni montażowej, co ma szczególne znaczenie w przypadku rozbudowanych układów elektrycznych.

Najważniejsze parametry techniczne

Typ produktu: złączka szynowa 1-torowa
Model: NZS-16
Numer katalogowy: 1695168
Montaż: szyna TH-35
Liczba torów: 1
Zakres przekrojów drutu: 2,5-25 mm2
Zakres przekrojów linki: 4-16 mm2
Rodzaj zacisku: śrubowy (śruba M4)
Materiał obudowy: poliamid
Kolor: czerwony
Wymiary: 54 x 12,2 x 42,5 mm
Napięcie znamionowe: do 800 V
Prąd znamionowy: do 101 A

Niezawodne rozwiązanie dla profesjonalistów

Złączka szynowa NZS-16 Next to sprawdzony wybór dla elektryków i instalatorów, którzy oczekują trwałości, bezpieczeństwa oraz uniwersalności zastosowania. Dzięki solidnej konstrukcji, szerokiemu zakresowi obsługiwanych przewodów oraz łatwości montażu produkt doskonale sprawdza się w codziennej pracy.

To komponent, który pozwala na tworzenie uporządkowanych, bezpiecznych i wydajnych instalacji elektrycznych, spełniających wymagania nowoczesnych systemów zasilania i sterowania.

Dane techniczne producenta znaleźć można TUTAJ
