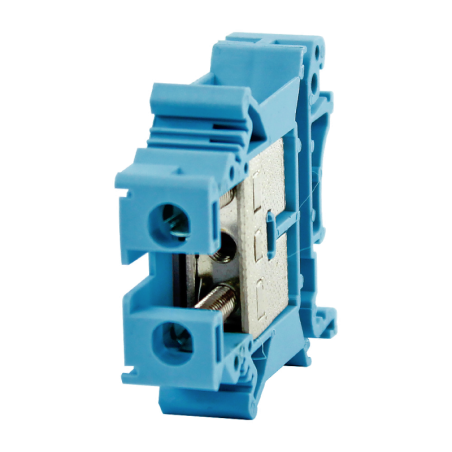

Złączka szynowa 1-torowa NZS-16 niebieska 1682567 Next

Złączka szynowa NZS-16 marki Next to solidny i niezawodny element instalacyjny przeznaczony do wykonywania trwałych połączeń przewodów w rozdzielnicach elektrycznych oraz szafach sterowniczych. Produkt jest popularnym odpowiednikiem złączek typu ZUG 16, stosowanych powszechnie w instalacjach elektrycznych do organizacji i łączenia przewodów na listwach montażowych. Dzięki wysokiej jakości wykonania oraz sprawdzonej konstrukcji złączka zapewnia stabilne połączenie elektryczne oraz wygodę podczas prac instalacyjnych.

Model NZS-16 przeznaczony jest do montażu na standardowej szynie instalacyjnej, co pozwala na łatwe tworzenie uporządkowanych i przejrzystych układów połączeń w rozdzielnicach. Dzięki zastosowaniu zacisku śrubowego instalator uzyskuje pewne mocowanie przewodów oraz trwałe połączenie, które zachowuje stabilność nawet w instalacjach pracujących pod dużym obciążeniem prądowym.

Uniwersalne zastosowanie w instalacjach elektrycznych

Złączka szynowa Next NZS-16 została zaprojektowana z myślą o profesjonalnych instalacjach elektroenergetycznych oraz automatyce przemysłowej. Produkt umożliwia szybkie i bezpieczne łączenie przewodów w systemach rozdzielczych oraz instalacjach sterowniczych.

Złączka stanowi praktyczny odpowiednik popularnego rozwiązania ZJU 16, co oznacza, że umożliwia łączenie zarówno przewodów jednodrutowych, jak i wielodrutowych w szerokim zakresie przekrojów. Dzięki temu instalator może wykorzystać ją w wielu różnych konfiguracjach instalacyjnych.

Produkt pozwala na podłączenie:

przewodów jednodrutowych (drut) o przekroju od 2,5 do 25 mm²,
przewodów wielodrutowych (linka) o przekroju od 4 do 16 mm².

Tak szeroki zakres obsługiwanych przewodów sprawia, że złączka znajduje zastosowanie w wielu typach instalacji elektrycznych, między innymi w:

rozdzielnicach elektrycznych,
szafach sterowniczych,
instalacjach przemysłowych,
systemach automatyki i sterowania,
instalacjach energetycznych w budynkach mieszkalnych i komercyjnych.

Trwałe i pewne połączenie przewodów

Złączka NZS-16 wykorzystuje sprawdzony system zacisku śrubowego z gwintem M4, który zapewnia stabilne mocowanie przewodów oraz wysoką odporność na poluzowanie połączenia. Rozwiązanie to gwarantuje trwałość kontaktu elektrycznego oraz minimalizuje ryzyko powstawania strat energii w miejscu połączenia.

Konstrukcja złączki została opracowana tak, aby zapewnić odpowiednią powierzchnię styku przewodu z elementem przewodzącym. Dzięki temu połączenie jest nie tylko trwałe mechanicznie, ale także stabilne elektrycznie, co ma kluczowe znaczenie w instalacjach pracujących przy większych obciążeniach prądowych.

Wytrzymała obudowa z poliamidu

Obudowa złączki wykonana została z wysokiej jakości poliamidu, który charakteryzuje się bardzo dobrą odpornością mechaniczną oraz właściwościami izolacyjnymi. Materiał ten jest powszechnie stosowany w komponentach instalacyjnych, ponieważ zapewnia trwałość oraz bezpieczeństwo użytkowania.

Kolor niebieski umożliwia łatwą identyfikację złączki w rozdzielnicy i jest często wykorzystywany do oznaczania przewodów neutralnych w instalacjach elektrycznych. Dzięki temu instalacja staje się bardziej przejrzysta i uporządkowana.

Kompaktowe wymiary złączki pozwalają na efektywne wykorzystanie przestrzeni w rozdzielnicy, co jest szczególnie ważne w przypadku instalacji o większej liczbie połączeń.

Najważniejsze parametry techniczne

Typ produktu: złączka szynowa
Model: NZS-16
Numer katalogowy: 1682567
Producent: Next
Liczba torów: 1
Rodzaj zacisku: śrubowy
Śruba zaciskowa: M4
Materiał obudowy: poliamid
Kolor: niebieski
Zakres przekroju przewodów jednodrutowych: 2,5–25 mm²
Zakres przekroju przewodów wielodrutowych: 4–16 mm²
Napięcie znamionowe: do 800 V
Prąd znamionowy: 101 A
Wymiary: 54 × 12,2 × 42,5 mm
Montaż: na szynie instalacyjnej

Złączka szynowa Next NZS-16 to sprawdzone rozwiązanie dla instalatorów i projektantów instalacji elektrycznych. Dzięki solidnej konstrukcji, szerokiemu zakresowi obsługiwanych przewodów oraz trwałemu zaciskowi śrubowemu produkt zapewnia bezpieczne i niezawodne połączenia w rozdzielnicach oraz systemach elektroenergetycznych.

Dane techniczne producenta znaleźć można TUTAJ
