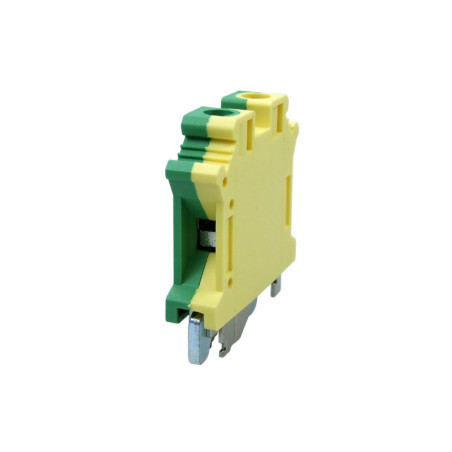

Złączka szynowa 1-torowa NZS-10 żółto-zielona 1684165 Next

Złączka szynowa NZS-10 marki Next to solidny i niezawodny element instalacyjny przeznaczony do wykonywania trwałych połączeń przewodów w rozdzielnicach elektrycznych oraz szafach sterowniczych. Produkt został zaprojektowany jako złączka 1-torowa przeznaczona do montażu na standardowej szynie TH-35, dzięki czemu doskonale sprawdza się w nowoczesnych instalacjach niskiego napięcia.

Model ten jest powszechnie stosowany jako popularny odpowiednik złączki ZUG 10, cenionej przez instalatorów za wysoką trwałość, uniwersalność oraz prostotę montażu. Złączka umożliwia pewne i stabilne łączenie przewodów miedzianych oraz aluminiowych, co sprawia, że znajduje zastosowanie zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów elektrycznych.

Dzięki przemyślanej konstrukcji element pozwala na szybkie wykonanie trwałego połączenia elektrycznego, zapewniającego bezpieczeństwo użytkowania oraz stabilność parametrów pracy instalacji.

Uniwersalne połączenia przewodów w instalacjach elektrycznych

Złączka NZS-10 Next została zaprojektowana w taki sposób, aby umożliwiać podłączenie różnych typów przewodów stosowanych w instalacjach elektrycznych. Konstrukcja zacisku pozwala na łączenie zarówno przewodów jednodrutowych, jak i wielodrutowych.

Produkt umożliwia podłączenie przewodów jednodrutowych w zakresie od 0,5 mm² do 16 mm², a także przewodów wielodrutowych (linki) w zakresie od 0,5 mm² do 10 mm². Tak szeroki zakres przekrojów sprawia, że złączka może być stosowana w wielu różnych aplikacjach, od instalacji budynkowych po bardziej zaawansowane systemy automatyki przemysłowej.

Dzięki możliwości łączenia przewodów miedzianych oraz aluminiowych złączka stanowi praktyczne rozwiązanie w instalacjach, w których występują różne typy okablowania.

Solidny zacisk śrubowy zapewniający trwałość połączenia

Złączka została wyposażona w zacisk śrubowy z wykorzystaniem śruby M4, który gwarantuje stabilne i trwałe zamocowanie przewodu. Po prawidłowym dokręceniu przewód zostaje pewnie osadzony w zacisku, co minimalizuje ryzyko poluzowania połączenia podczas pracy instalacji.

Rozwiązanie to jest szczególnie cenione w instalacjach przemysłowych oraz w rozdzielnicach elektrycznych, gdzie istotna jest wysoka niezawodność oraz odporność na drgania i zmienne warunki eksploatacyjne. Zacisk śrubowy umożliwia również łatwą kontrolę i ewentualną regulację połączenia podczas prac serwisowych.

Wytrzymała obudowa i czytelna identyfikacja torów

Obudowa złączki została wykonana z wysokiej jakości poliamidu, który zapewnia bardzo dobre właściwości izolacyjne oraz wysoką odporność mechaniczną. Materiał ten charakteryzuje się trwałością oraz odpornością na czynniki środowiskowe występujące w instalacjach elektrycznych.

Złączka posiada charakterystyczny kolor żółto-zielony, który jest powszechnie stosowany do oznaczania przewodów ochronnych. Dzięki temu możliwa jest szybka i jednoznaczna identyfikacja toru w rozdzielnicy, co ułatwia organizację instalacji oraz późniejsze prace serwisowe.

Kompaktowe wymiary elementu pozwalają na efektywne wykorzystanie przestrzeni w szafach elektrycznych i zapewniają przejrzyste prowadzenie przewodów.

Najważniejsze parametry produktu

Typ produktu: złączka szynowa
Model: NZS-10
Rodzaj: złączka 1-torowa
Producent: Next
Numer katalogowy: 1684165
Montaż: na szynie TH-35
Odpowiednik: ZUG 10 / ZJU 10
Rodzaj zacisku: śrubowy
Śruba zaciskowa: M4
Zakres przekroju przewodu – drut: 0,5–16 mm²
Zakres przekroju przewodu – linka: 0,5–10 mm²
Obsługiwane przewody: miedziane i aluminiowe
Napięcie znamionowe: do 800 V
Prąd znamionowy: 76 A
Materiał obudowy: poliamid
Kolor: żółto-zielony
Wymiary: 47,3 x 10,2 x 42,5 mm
Zastosowanie: rozdzielnice niskiego napięcia, szafy sterownicze, instalacje elektryczne

Złączka szynowa Next NZS-10 to sprawdzony element instalacyjny zapewniający trwałe i bezpieczne połączenia przewodów w rozdzielnicach oraz systemach sterowania. Dzięki solidnej konstrukcji, szerokiemu zakresowi obsługiwanych przekrojów przewodów oraz możliwości łączenia przewodów miedzianych i aluminiowych produkt stanowi praktyczne rozwiązanie w profesjonalnych instalacjach elektrycznych.

Dane techniczne producenta znaleźć można TUTAJ
