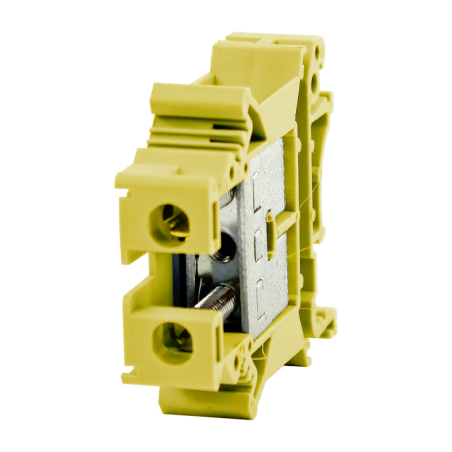

Złączka szynowa 1-torowa NZS-16 żółta 1695269 Next

Złączka szynowa NZS-16 marki Next to wysokiej jakości element instalacyjny przeznaczony do wykonywania trwałych i bezpiecznych połączeń przewodów w rozdzielnicach niskiego napięcia oraz szafach sterowniczych. Produkt został zaprojektowany z myślą o niezawodności oraz wygodzie użytkowania, dzięki czemu stanowi sprawdzone rozwiązanie dla profesjonalnych instalatorów i elektryków. Żółty kolor obudowy ułatwia identyfikację elementu w instalacji, co sprzyja zachowaniu porządku i przejrzystości układu.

Uniwersalne zastosowanie i szeroki zakres przewodów

Złączka 1-torowa NZS-16 jest popularnym odpowiednikiem modeli ZUG 16 oraz ZJU 16, co potwierdza jej szerokie zastosowanie w instalacjach elektrycznych. Produkt umożliwia łączenie przewodów wykonanych z miedzi oraz aluminium, zarówno typu drut, jak i linka. Obsługuje przewody o przekrojach 2,5–25 mm² dla drutu oraz 4–16 mm² dla linki, co czyni ją uniwersalnym rozwiązaniem do różnorodnych zastosowań.

Pewne połączenie dzięki zaciskowi śrubowemu

Złączka została wyposażona w zacisk śrubowy (śruba M4), który zapewnia stabilne i trwałe mocowanie przewodów. Tego typu rozwiązanie gwarantuje wysoką jakość styku elektrycznego oraz odporność na luzowanie się połączeń w trakcie eksploatacji. Zacisk śrubowy umożliwia również wielokrotne podłączanie i odłączanie przewodów bez pogorszenia parametrów połączenia.

Trwała i bezpieczna obudowa

Obudowa złączki wykonana została z wytrzymałego poliamidu, który zapewnia bardzo dobre właściwości izolacyjne oraz odporność mechaniczną. Materiał ten jest odporny na uszkodzenia oraz działanie czynników zewnętrznych, co przekłada się na długotrwałą eksploatację produktu. Solidna konstrukcja gwarantuje bezpieczeństwo użytkowania nawet w wymagających warunkach instalacyjnych.

Montaż na szynie TH-35

Model NZS-16 przystosowany jest do montażu na standardowej szynie TH-35, co umożliwia szybkie i wygodne instalowanie w rozdzielnicach oraz szafach sterowniczych. Standaryzowany system montażu zapewnia kompatybilność z innymi elementami aparatury modułowej oraz ułatwia rozbudowę instalacji.

Parametry pracy i kompaktowe wymiary

Złączka może pracować przy napięciu znamionowym do 800 V oraz prądzie do 101 A, co pozwala na jej zastosowanie w szerokim zakresie instalacji elektrycznych. Kompaktowe wymiary 54 x 12,2 x 42,5 mm umożliwiają efektywne wykorzystanie przestrzeni w rozdzielnicy, co jest szczególnie istotne przy większej liczbie elementów.

Kluczowe parametry techniczne

Typ produktu: złączka szynowa
Model: NZS-16
Numer katalogowy: 1695269
Liczba torów: 1
Zakres przekrojów (drut): 2,5–25 mm²
Zakres przekrojów (linka): 4–16 mm²
Materiał przewodów: miedź i aluminium
Rodzaj zacisku: śrubowy (M4)
Materiał obudowy: poliamid
Kolor: żółty
Montaż: szyna TH-35
Napięcie znamionowe: do 800 V
Prąd znamionowy: 101 A
Wymiary: 54 x 12,2 x 42,5 mm

Złączka szynowa NZS-16 Next to niezawodne rozwiązanie dla instalacji elektrycznych wymagających trwałych i bezpiecznych połączeń przewodów. Dzięki solidnej konstrukcji, szerokiemu zakresowi zastosowań oraz łatwości montażu produkt stanowi doskonały wybór do profesjonalnych systemów elektroinstalacyjnych.

Dane techniczne producenta znaleźć można TUTAJ
