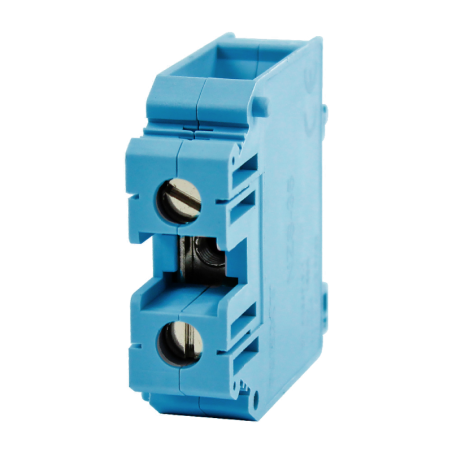

Złączka szynowa 1-torowa NZS-35 niebieska 1634872 Next

Złączka szynowa NZS-35 marki Next to solidny element instalacyjny przeznaczony do wykonywania trwałych i bezpiecznych połączeń przewodów w rozdzielnicach elektrycznych oraz szafach sterowniczych. Produkt został zaprojektowany z myślą o instalacjach niskiego napięcia, w których kluczowe znaczenie mają pewność połączenia, wysoka przewodność elektryczna oraz łatwość montażu.

Model NZS-35 jest złączką jednotorową przeznaczoną do montażu na standardowej szynie DIN TH-35, dzięki czemu można ją w prosty sposób zintegrować z inną aparaturą modułową stosowaną w rozdzielnicach. Rozwiązanie to jest szczególnie popularne w instalacjach przemysłowych oraz systemach automatyki, gdzie konieczne jest uporządkowanie połączeń przewodów oraz zachowanie przejrzystej struktury instalacji.

Złączka ta stanowi popularny odpowiednik typu ZUG-35, który jest powszechnie stosowany w rozdzielnicach elektrycznych do wykonywania stabilnych połączeń przewodów zasilających i sygnałowych.

Uniwersalne połączenie przewodów Cu i Al

Złączka szynowa NZS-35 umożliwia łączenie przewodów miedzianych oraz aluminiowych, co znacząco zwiększa jej uniwersalność w instalacjach elektrycznych. Konstrukcja zacisku pozwala na podłączanie przewodów o różnych przekrojach oraz typach żył.

Model ten umożliwia podłączenie:

- przewodów typu drut o przekroju od 0,75 do 50 mm²
- przewodów typu linka o przekroju od 0,75 do 35 mm²

Tak szeroki zakres przekrojów sprawia, że złączka może być wykorzystywana zarówno w instalacjach o mniejszym obciążeniu, jak i w systemach wymagających zastosowania przewodów o większych przekrojach. Dzięki temu instalator może stosować jeden typ złączki w wielu różnych aplikacjach instalacyjnych.

Trwały zacisk śrubowy M6

Połączenie przewodów w złączce NZS-35 realizowane jest przy użyciu zacisku śrubowego z gwintem M6, który zapewnia stabilne i trwałe mocowanie przewodu. Tego typu konstrukcja gwarantuje pewny styk elektryczny oraz dużą odporność połączenia na drgania i obciążenia mechaniczne.

Zacisk śrubowy umożliwia dokładne dociśnięcie przewodu do elementu przewodzącego, co poprawia przewodność elektryczną i minimalizuje ryzyko przegrzewania się połączeń. Dzięki temu instalacja zachowuje stabilne parametry pracy nawet przy dużych obciążeniach prądowych.

Wytrzymała obudowa z poliamidu

Obudowa złączki została wykonana z wysokiej jakości poliamidu, który charakteryzuje się bardzo dobrymi właściwościami izolacyjnymi oraz dużą odpornością mechaniczną. Materiał ten jest powszechnie stosowany w aparaturze elektrycznej ze względu na swoją trwałość oraz odporność na działanie temperatury.

Złączka dostępna jest w kolorze niebieskim, co ułatwia identyfikację torów neutralnych w rozdzielnicach elektrycznych. Odpowiednie oznaczenie kolorystyczne pomaga w zachowaniu porządku oraz przejrzystości instalacji elektrycznej.

Kompaktowe wymiary złączki wynoszą 62 × 15,2 × 50,5 mm, dzięki czemu element może być łatwo montowany nawet w rozdzielnicach o ograniczonej przestrzeni montażowej.

Zastosowanie w rozdzielnicach i automatyce

Złączka szynowa NZS-35 znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz instalacjach automatyki przemysłowej. Dzięki montażowi na szynie TH-35 instalacja elementu jest szybka i wygodna, a jego integracja z innymi komponentami instalacji nie sprawia problemów.

Produkt umożliwia uporządkowane prowadzenie przewodów w rozdzielnicy oraz bezpieczne wykonywanie połączeń elektrycznych, co znacząco ułatwia zarówno montaż instalacji, jak i jej późniejszą konserwację oraz rozbudowę.

Najważniejsze parametry techniczne

Model: NZS-35
Numer katalogowy: 1634872
Producent: Next
Typ produktu: złączka szynowa 1-torowa gwintowa
Montaż: szyna DIN TH-35
Zakres przekroju przewodów – drut: 0,75–50 mm²
Zakres przekroju przewodów – linka: 0,75–35 mm²
Rodzaj przewodów: miedziane i aluminiowe
Rodzaj zacisku: śrubowy M6
Materiał obudowy: poliamid
Kolor: niebieski
Napięcie znamionowe: do 1000 V
Prąd znamionowy: 150 A
Wymiary: 62 × 15,2 × 50,5 mm

Złączka szynowa NZS-35 Next to praktyczne i niezawodne rozwiązanie do wykonywania trwałych połączeń przewodów w instalacjach elektrycznych. Dzięki solidnej konstrukcji, szerokiemu zakresowi przekrojów przewodów oraz możliwości montażu na szynie DIN element ten stanowi ważny komponent nowoczesnych rozdzielnic i systemów sterowania.

Dane techniczne producenta znaleźć można TUTAJ
