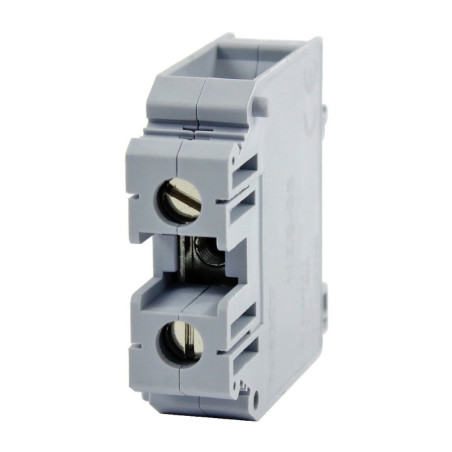

Złączka szynowa 1-torowa NZS-35 szara 1696171 Next

Złączka szynowa NZS-35 marki Next to solidny element instalacyjny przeznaczony do wykonywania trwałych i bezpiecznych połączeń przewodów elektrycznych w rozdzielnicach niskiego napięcia oraz w szafach sterowniczych. Produkt został zaprojektowany jako złączka 1-torowa przeznaczona do montażu na standardowej szynie TH-35, co pozwala na łatwą integrację z systemami rozdzielczymi stosowanymi w instalacjach przemysłowych i budynkowych.

Model ten stanowi popularny odpowiednik złączki ZUG-35, dzięki czemu jest szeroko wykorzystywany w profesjonalnych instalacjach elektroinstalacyjnych. Złączka umożliwia pewne i trwałe łączenie przewodów miedzianych oraz aluminiowych, zapewniając stabilne parametry elektryczne oraz wysoką niezawodność połączenia.

Dzięki solidnej konstrukcji oraz dużemu zakresowi obsługiwanych przekrojów przewodów element ten doskonale sprawdza się w instalacjach energetycznych, rozdzielnicach elektrycznych oraz w systemach automatyki przemysłowej.

Uniwersalne połączenia przewodów o dużych przekrojach

Złączka Next NZS-35 została zaprojektowana do pracy z przewodami o szerokim zakresie przekrojów, co czyni ją bardzo uniwersalnym rozwiązaniem w instalacjach elektrycznych. Konstrukcja elementu umożliwia podłączenie zarówno przewodów jednodrutowych, jak i wielodrutowych.

Złączka umożliwia łączenie przewodów jednodrutowych w zakresie od 0,75 mm² do 50 mm² oraz przewodów wielodrutowych (linki) w zakresie od 0,75 mm² do 35 mm². Tak szeroki zakres obsługiwanych przekrojów pozwala na wykorzystanie złączki zarówno w instalacjach o małych obciążeniach, jak i w obwodach zasilających wymagających większych przekrojów przewodów.

Możliwość łączenia przewodów wykonanych z miedzi oraz aluminium sprawia, że element doskonale sprawdza się również w instalacjach modernizowanych lub rozbudowywanych.

Solidny zacisk śrubowy zapewniający trwałość połączenia

Złączka została wyposażona w zacisk śrubowy z wykorzystaniem śruby M6, który gwarantuje stabilne i trwałe zamocowanie przewodu. Po prawidłowym dokręceniu przewód zostaje pewnie osadzony w zacisku, co minimalizuje ryzyko poluzowania połączenia podczas eksploatacji instalacji.

Zastosowanie zacisku śrubowego pozwala uzyskać odpowiedni docisk przewodu oraz bardzo dobre parametry przewodzenia prądu. Rozwiązanie to jest szczególnie cenione w instalacjach przemysłowych i energetycznych, gdzie kluczowa jest niezawodność oraz trwałość połączeń elektrycznych.

Dzięki swojej konstrukcji złączka może pracować przy prądzie znamionowym do 150 A oraz napięciu do 1000 V, co umożliwia jej zastosowanie w wymagających instalacjach elektrycznych.

Wytrzymała obudowa z poliamidu

Obudowa złączki została wykonana z wysokiej jakości poliamidu, który charakteryzuje się bardzo dobrymi właściwościami izolacyjnymi oraz wysoką odpornością mechaniczną. Materiał ten zapewnia trwałość elementu oraz bezpieczeństwo pracy instalacji elektrycznej.

Szary kolor obudowy jest standardem w rozdzielnicach elektrycznych, dzięki czemu złączka estetycznie komponuje się z innymi elementami instalacji. Kompaktowa konstrukcja oraz odpowiednie wymiary umożliwiają wygodny montaż i efektywne wykorzystanie przestrzeni w rozdzielnicy.

Solidna konstrukcja produktu sprawia, że złączka doskonale sprawdza się w instalacjach wymagających trwałych i niezawodnych połączeń przewodów.

Najważniejsze parametry produktu

Typ produktu: złączka szynowa
Model: NZS-35
Producent: Next
Numer katalogowy: 1696171
Rodzaj złączki: 1-torowa
Montaż: na szynie TH-35
Rodzaj zacisku: śrubowy
Śruba zaciskowa: M6
Zakres przekroju przewodu – drut: 0,75–50 mm²
Zakres przekroju przewodu – linka: 0,75–35 mm²
Obsługiwane przewody: miedziane i aluminiowe
Napięcie znamionowe: do 1000 V
Prąd znamionowy: 150 A
Materiał obudowy: poliamid
Kolor: szary
Wymiary: 62 × 15,2 × 50,5 mm
Zastosowanie: rozdzielnice niskiego napięcia, szafy sterownicze, instalacje elektryczne

Złączka szynowa Next NZS-35 to solidne i funkcjonalne rozwiązanie przeznaczone do profesjonalnych instalacji elektrycznych. Dzięki szerokiemu zakresowi obsługiwanych przekrojów przewodów, trwałej konstrukcji oraz możliwości łączenia przewodów miedzianych i aluminiowych produkt zapewnia bezpieczne i niezawodne połączenia w rozdzielnicach oraz systemach sterowania.

Dane techniczne producenta znaleźć można TUTAJ
