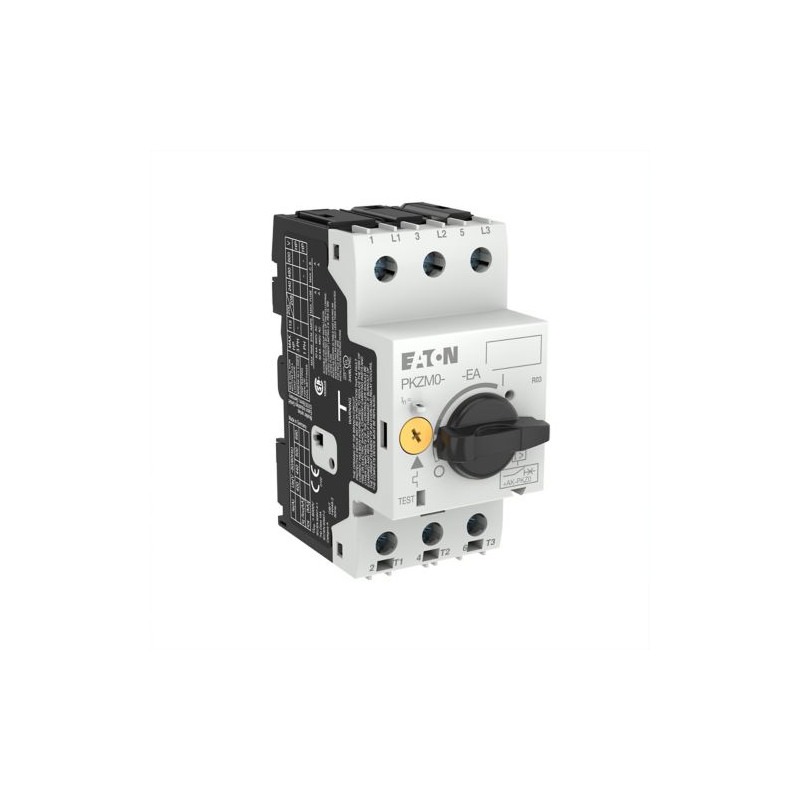

Wyłącznik silnikowy magneto-termiczny 0,4-0,63A PKZM0-0,63A-EA PKZM0-0.63A

Wyłącznik silnikowy magneto-termiczny 0,4-0,63A PKZM0-0,63A-EA 189897 Eaton

Wyłącznik silnikowy magneto-termiczny PKZM0-0,63A-EA 189897 Eaton to kompaktowe i niezawodne urządzenie zabezpieczające silniki elektryczne o niskiej mocy, przeznaczone do sterowania i ochrony przed przeciążeniem oraz zwarciem. Trójpolowy (3P) wyłącznik z regulowanym prądem znamionowym 0,4-0,63 A idealnie nadaje się do silników o mocy do 0,12 kW przy 400 V. Z serii PKZM0 firmy Eaton, zapewnia wysoką czułość na zanik fazy i łatwy montaż na szynie DIN.

Budowa i funkcje

Wyłącznik posiada solidną obudowę z tworzywa izolacyjnego o klasie ochrony IP20, z pokrętłem regulacyjnym do precyzyjnego ustawienia prądu przeciążenia. Wbudowany wyzwalacz termiczny klasy 10 A chroni przed długotrwałym przeciążeniem, a magneto-termiczny mechanizm reaguje na zwarcia. Czułość na zanik fazy zgodnie z normami IEC/EN 60947-4-1 zabezpiecza silnik przed uszkodzeniem przy asymetrii napięcia.

Trzy bieguny (L1, L2, L3) umożliwiają pełną ochronę trójfazowych obwodów silnikowych. Połączenia śrubowe zapewniają pewne mocowanie przewodów o przekroju do 4 mm². Kompaktowa konstrukcja pozwala na montaż w ciasnych rozdzielnicach.

Parametry techniczne

Liczba biegunów: 3P (trójpolowy)
Prąd znamionowy regulowany (Ir): 0,4-0,63 A
Prąd znamionowy ciągły (Iu): 0,63 A
Moc silnika AC-3 400 V: 0,12 kW
Napięcie znamionowe: 690 V AC
Zdolność wyłączania (Icu): do 10 kA przy 400 V AC
Klasa wyzwalacza termicznego: 10 A
Czułość na zanik fazy: tak
Montaż: szyna DIN
Stopień ochrony: IP20
Normy: IEC/EN 60947-2, IEC/EN 60947-4-1

Wymiary i montaż

Szerokość: 45 mm
Wysokość: 93 mm
Głębokość: 76 mm

Montaż zatrzaskowy na standardowej szynie DIN w rozdzielnicach modułowych. Połączenia śrubowe z dźwignią rozwierną ułatwiają podłączanie. Możliwość montażu bocznego i rozbudowy o styki pomocnicze.

Zalety użytkowania

Regulacja prądu 0,4-0,63 A pozwala na precyzyjne dopasowanie do małych silników wentylatorów, pomp, sprężarek czy urządzeń AGD. Wysoka zdolność wyłączania 10 kA chroni przed skutkami zwarć. Czułość na zanik fazy zapobiega przegrzaniu silnika przy awarii zasilania.

Kompaktowe wymiary oszczędzają miejsce w szafach rozdzielczych. Żywotność mechaniczna >10 000 cykli gwarantuje niezawodność. Brak potrzeby dodatkowego osprzętu upraszcza instalację.

Zastosowanie

Wyłącznik PKZM0-0,63A-EA nadaje się do ochrony małych silników trójfazowych w automatyce przemysłowej, systemach HVAC, maszynach tekstylnych, urządzeniach medycznych i AGD komercyjnym. Idealny do szaf sterowniczych, paneli operatorskich i modernizacji starszych instalacji. Współpracuje z stycznikami i przekaźnikami Eaton, tworząc kompletne układy sterowania.

Wyłącznik silnikowy PKZM0-0,63A-EA 189897 Eaton to precyzyjne zabezpieczenie dla małych silników, łączące kompaktowość z wysoką ochroną.
